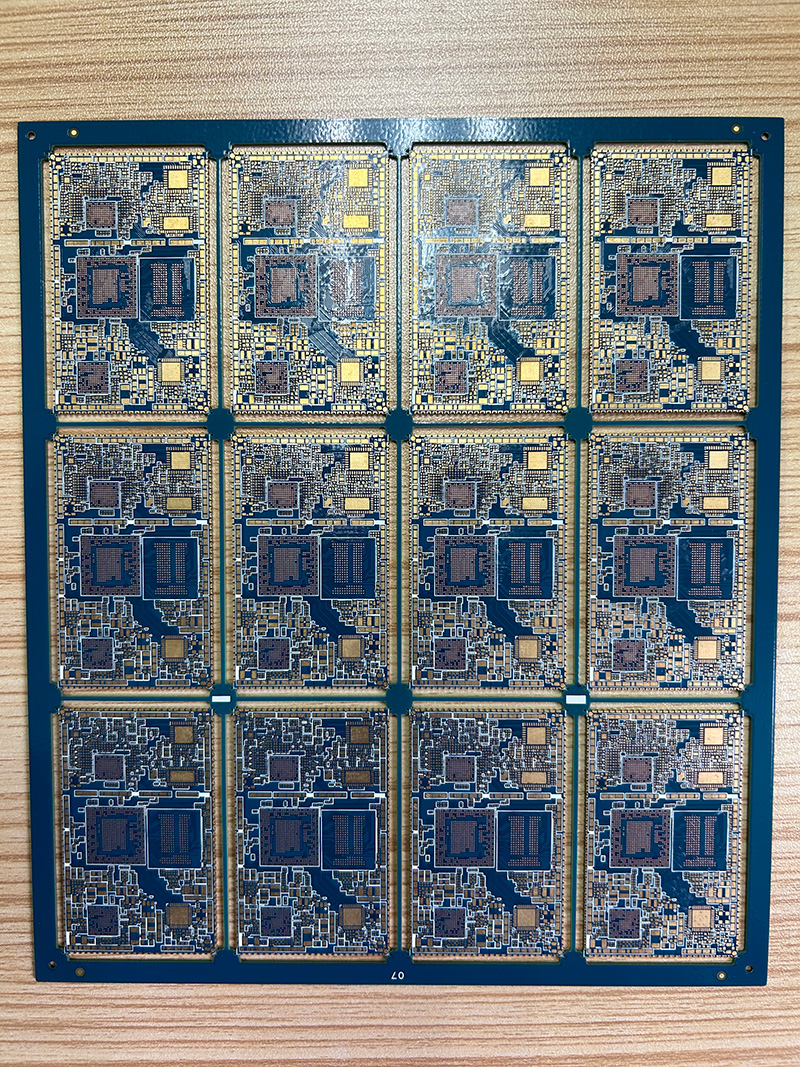

Communication equipment module board

share
WeChat
Sina Weibo
QQ
QQ space
Douban
Baidu Post Bar
85251240453
Detail

Communication Equipment Module Board Specifications


Core Parameters Overview

Parameter CategoryTechnical Specification
Layer Architecture10-layer 2nd order High Density Interconnection (HDI)
Thickness0.8mm (±0.05mm tolerance)
Surface FinishENIG (Immersion Gold) + OSP (Organic Solderability Preservative) Dual Options
Solder MaskBlue High-Resolution LPI (Liquid Photo-Imageable) Ink

Technical Highlights

1. 10-Layer 2nd Order HDI Structure

  • Technology Implementation:

    • 2nd order laser blind vias: Interconnects 1-2/2-3 & 9-10/8-9 layers + 1-3 buried vias

    • Any-layer interconnection density: 40/40μm line width/spacing

  • Customer Benefits:
    60% higher routing density vs standard PCBs, supports 5G mmWave antenna array design
    IPC-6012 Class 3 certified for base station operation (-40℃~+125℃)

2. 0.8mm Precision Thickness Control

  • Key Processes:

    • Ultra-thin 1080 glass fabric (single layer 0.075mm)

    • Lamination pressure ±2% closed-loop control, TTV≤0.03mm

  • Performance Comparison:

    MetricThis BoardStandard FR4
    Thermal Conductivity0.68W/mK0.3W/mK
    10GHz Signal Loss0.22dB/cm0.65dB/cm

3. Dual Surface Treatment Options

ProcessENIG (Immersion Gold)OSP
ThicknessNi 3-5μm + Au 0.05-0.1μmOrganic coating 0.2-0.5μm
Best ForHigh-frequency connectors/BGA solderingCost-effective SMT mass production
Shelf Life18 months (40℃/60%RH)6 months (N2 packaging required)

Recommended Applications

  • 5G base station AAU (Active Antenna Unit)

  • mmWave radar signal processing modules

  • High-end router backplane interconnection systems
